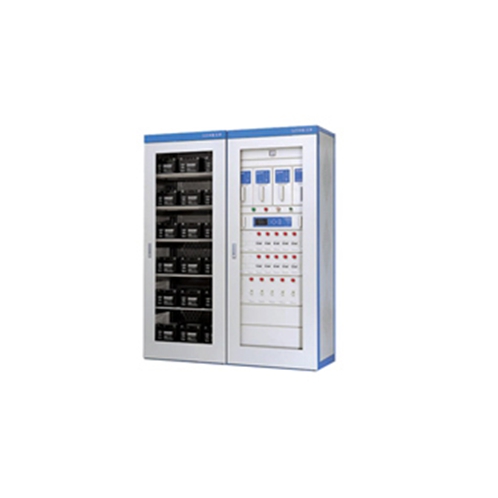

KEML直流电源屏

2015/12/8

国家继电保护及自动化设备质量监督检验中心检验合格

电力操作电源系统是应用在电力机房内的电源设备，电力操作电源又称电力工程交、直流电源，简称交、直流屏（柜）。主要用于各级变电所（站）及火力、水力发电厂，作为控制负荷和动力负荷以及直流事故照明负荷的电源，是电力系统控制、保护的基础。在轨道交通领域主要应用于为供电系统的断路器分合闸及二次回路中的仪器、仪表、继电保护和事故照明提供不间断直流电源。

电力操作电源充电模块作为电力系统必不可少的重要组成部分，其设计目标是安全、优良稳定、不间断地向电力设备提供能源；除此之外，现代电力操作电源还必须具备智能集散监控，无人值守和电池自动管理等功能，从而满足电力系统现代化管理的需求。

KEML直流电源柜适用于10～500kV变电站、发电厂和高层建筑、住宅小区等的配电室，以及小型自备发电厂，作为高压开关、继电保护、自动装置等的操作、控制电源和事故照明电源。同时也可应用于其它需要直流电源的场所。产品符合DL/T 459-2000《电力系统直流电源柜订货技术条件》的规定。

使用环境条件：环境温度：-10℃～＋45℃；海拔高度：不*过3000m；相对湿度：日平均值不大于95％，月平均值不大于90％；地震烈度：不*过8度；

没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所；微控制器抗噪声：1000V 1µS脉冲1分钟；灰尘：小于等于5mg/m³。

技术参数：输入方式：两路三相四线制的交流输入；输入电压范围：AC380V±20%, 频率50Hz±10%；额定输出直流电压：DC110V、220V；额定输出电流：6A～400A；

稳压精度：≤±0.5%；稳流精度：≤±0.5%；文波系数：≤0.1%；功率因数：＞0.92；效率：＞93%；整机噪声： <45dB；蓄电池额定容量： 10Ah～3000 Ah；

雷击保护：＞2000：1；作方式：连续工作；优良性指标：MTBF≥100000h；防护等级：IP30。

监控系统：电源监控系统是整个直流系统的控制、管理中心；监控系统的主要任务是：对系统中各功能管理单元和蓄电池进行长期自动监测、采集系统中的各项运行参数和状态、根据测量数据及运行状态实时进行处理，并以此为依据对系统进行控制，实现电源系统的全自动*管理，从而提高电源系统的优良性,*其工作的连续性、安全性和优良性。监控系统具有“遥测、遥信、遥控、遥调”四遥功能,能够满足电厂自动化和电力系统无人值守变电站的要求；配有标准RS-232接口，可方便纳入电站自动化系统。

1、监控单元功能

1.1 检测功能：系统包括主监控、开关量单元、电池巡检和绝缘检测单元，可以监测系统各项参数；

1.2 控制功能：包括对电池的智能化充放电管理（严格控制电池充电电压电流，延长电池使用寿命）、电压电流控制；

1.3 人机界面：液晶显示器，触摸屏点触式操作，全汉显示，操作简便；

1.4 告警功能：当系统出现异常时，立即产生声光告警、启动故障继电器通过RS485传送到后台，同时主监控显示自动跳到故障信息显示画面，便于机房无人值守的科学化管理；

1.5 设置功能：可灵活对系统进行配置（模块数量、巡检仪和绝缘检测仪数量等）、设定各参数上下报警限、设定电流传感器变比、对故障输出节点进行配置；

1.6 采用电力部标准通信协议，提供RS485通信接口；

1.7 操作权限管理方式，系统设有出厂密码，非授权人员只能做一些简单的查询操作，系统安全运行；

1.8 可直接带多种数字，可带新型模块；

1.9 本身具有母线绝缘检测功能，也可挂接支路可分段绝缘单元；

1.10 可检测1路3向交流电压；

1.11 开关量输出可自主设置，其中输出2、3和4可设置控制；

1.12 在屏的左上角触碰1次，可以系统复位；

1.13 本身带有开关量信号输入点,当开关量数目设置时,告警显示；
