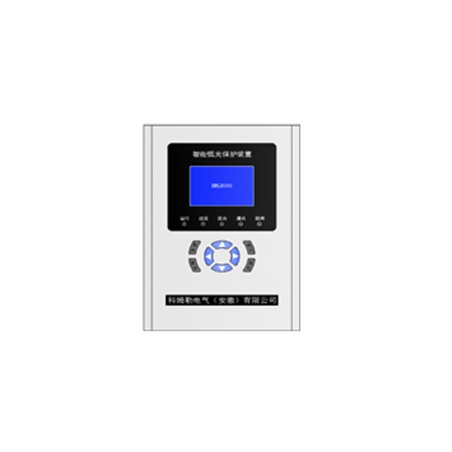

KML800G智能弧光保护装置

2015/12/3

国家电网公司电力自动化设备电磁兼容实验室试验合格

国网电科院电力自动化实验验证中心功能实验合格

　在供电系统中，由于系统的复杂性和用电的多样性，很容易产生电弧光，由于保护装置的判断及动作时间相对较长，所以常发生系统破坏现象，造成大面积停电事故，同时，恢复用电系统时间比较长，造成损失巨大。针对以上问题，科姆勒研发KML800G智能弧光保护装置性能优异稳定可靠。

　电弧光对人员的伤害

感电	侵害肌肉、神经
强光	刺伤眼睛（弧光光强约9000lux，而人眼感受到的光强约3000lux）
高温	烧灼皮肤
爆破压	造成坠落及碎片飞射
爆破音	造成耳膜、肺脏震损
毒气	伤害呼吸系统

电弧光对设备的伤害

功能及特点

KML800G智能弧光保护装置的主要功能：高优良性和安全性

　　采用检测弧光及过流双判据原理，提供高度优良和安全的动作性能。

　　整个系统的连续综合性自检充分*系统运行的安全性。

产品自检功能：弧光点探头具有灯光运行指示功能，显示传感器是否运行良好。、

KML800G装置主要特点

■ 功能集成化，集保护、测量、控制、通信等多种功能于一体；通用性强，内置保护，用户可根据要求进行组合，减少装置类型和备品备件。

■ RS485接口，*信息传输的实时性和优良性。

■ 以DSP数字信号处理器为核心，具有先进内核结构、高速运算能力和实时信号处理等优良特性。

■ 全封闭合金机箱，具有强抗静电、抗电磁干扰、抗机械振动功能，适于分布安装在开关柜上；设计新颖，结构合理，便于安装、配线和调试。

■ 表面贴工艺，重要器件（如电源模块、运算处理器、显示器）均采用该产品，装置平均无故障时间达10万小时。

■ 国际通用输入电源模块，兼容85～264V交流或直流工作电源，降低了对工作电源的要求。

■ 完善的自检能力，发现装置异常能自动告警；

■ 人机接口符合人机工程设计要求，菜单化全中文图形显示。可显示内容包括测量数据、开关状态、实时波形、事件记录、保护定值和系统参数。

■ 具有事件记录和故障录波功能。事件记录时间分辨率小于1ms，可在线记录事件80条；故障录波记录密度每周波24点，记录长度达6个周波。

■ 防雷电、静电、感应电压，采用二次抑制新技术，专用集成电路，系统设备的安全运行。

产品适用范围智能电弧光综合安全保护装置适用于发电、变电和用电企业的110V~110kV电力系统。

其目前主要应用领域：开关柜母线保护，风能发电机保护，整流柜保护，电缆接头和母排接头保等。

原理

　　KML800G智能电弧光保护装置通过检测弧光传感器和电流信号双判据，判断是否发生弧光，并在小于2mS左右进行动作的高科技产品。其由高速弧光保护主机和传感器组成系统。

　　高速弧光保护模块支持光点传感器和光纤传感器技术，一台高速弧光保护模块可支持24路传感器，这24路传感器可根据现场需要进行任意组合。

　　高速弧光保护模块内建过流保护模块，同时监测A、B、C三相电流，可以在3mS内判断线路是否发生短路和过流。
