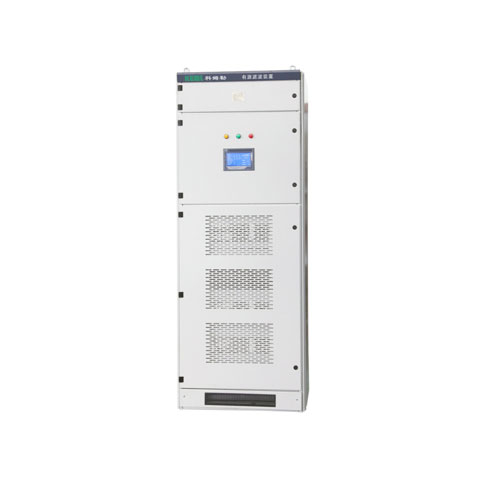

KEML有源电力滤波装置
2021/1/25
国家电控配电设备质量监督检验中心检验合格
科姆勒KEML有源电力滤波装置（智能谐波净化装置）为模块化单元设计，集动态滤波及动态补偿于一体，灵活设置响应速度快、滤波效率高、操作容易、维护简单，并且滤波性能不受系统参数影响，无系统谐振问题，是理想的先进滤波补偿设备。
高性能控制芯片和全控型电力电子器件，先进的控制理论和全数字控制，实时检测电网中负载电流，快速分离出谐波电流分量，并根据谐波电流的大小产生控制指令，实时将大小相等、方向相反的补偿电流注入到电网中，实现瞬时滤除谐波，提供*前或滞后的无功电流，用于改善电源的功率因数和实现动态无功补偿。
谐波治理的意义
随着电力电子技术的发展和广泛应用，电力系统中非线性负载日益增多，如整流器、变频器、UPS、家用电器及计算机等。这些非线性负载会产生谐波电流并注入到电网中，使电网中的电压波形产生畸变，从而造成电网的谐波“污染”。另外，冲击性、波动性负载，如电弧炉、焊接设备等，在运行中不仅会产生大量的高次谐波，而且会使电压波动、闪变、三相不平衡日趋严重，危害电网的安全运行。与此同时，生产、生活过程的自动化和智能化以及各种复杂的精密设备，对电能质量也提出了更高的要求，因此谐波治理已成为电力系统亟待解决的问题。谐波治理意义如下：
1. 减少谐波造成的损耗，节能增产；
2. 减少供电系统变压器、断路器的扩容投资，相对增加变压器供电容量；
3. 保护用电设备，减少设备维修及更换，延长用电设备的寿命；
4. *通讯、网络设备等的正常运行；
5. 保护环境，减少谐波污染公共电网；改善供电系统电网效率和电力品质；
技术原理
如图所示，断路器合闸后，有源电力滤波器首先通过预充电电阻对DC母线的电容器充电，这个过程会持续10秒钟，防止上电后对DC母线电容器的瞬间冲击。当母线电压Vdc到达额定值后，预充电接触器闭合。当APF失电时，接触器才会打开。
控制板PCB通过CTe采集负载电流信号，谐波分离模块将其中的基波成分移去后，所得到的谐波成分送到调节和监控模块。该模块有两个功能，一是可以产生调节谐波电流给控制信号模块；二是对系统功能进行监测。控制信号模块产生驱动信号触发IGBT变换器或SIC碳化硅模块，向系统反送补偿谐波电流。
性能特点
*滤波
选择高速信号处理器，采用双闭环控制技术，动态响应速度，谐波检测、滤除率高，同时滤波范围广，可同时滤除2次到50次的谐波电流；设备自身具有完善的保护体制和智能控制方法，可以自动监测各部分的运行状况，并根据温度自动限流，装置长期稳定运；同时避免与用户系统发生谐振，较大限度保障用户设备安全运行。
无功补偿
在滤波同时，兼容大范围的无功功率补偿（感性和容性），采用谐波和无功补偿的优化策略，使用户电能质量的治理达到较优；可以与传统的无源滤波补偿装置组合使用，独特的控制算法*二者之间*的结合。
使用简洁方便
显示操作界面采用新型触摸屏，操作简单方便；显示界面可以实时显示电压、电流、谐波等参数；菜单设置灵活，可以选择消谐模式、无功补偿模式或谐波无功同时补偿模式，通过软件设定电流互感器变比及*性，根据需要设置目标功率因数以及输出电流大小，并可以实时故障记录和事件记录，运行安全优良。
KEML有源电力滤波装置型号:适用于三相四线系统。
|
型号
|
额定容量A
|
工作电压（V）
|
柜体（宽*深*高）mm
|
|
KEML-50A/4L-400
|
50
|
400V或600V
|
600*800*2200
|
|
KEML-75A/4L-400
|
75
|
400V或600V
|
600*800*2200
|
|
KEML-100A/4L-400
|
100
|
400V或600V
|
600*800*2200
|
|
KEML-150A/4L-400
|
150
|
400V或600V
|
600*800*2200
|
|
KEML-200A/4L-400
|
200
|
400V或600V
|
600*800*2200
|
|
KEML-300A/4L-400
|
300
|
400V或600V
|
800*800*2200
|
|
KEML-400A/4L-400
|
400
|
400V或600V
|
800*800*2200
|
|
KEML-600A/4L-400
|
600
|
400V或600V
|
800*800*2200
|
有源电力滤波装置模块
