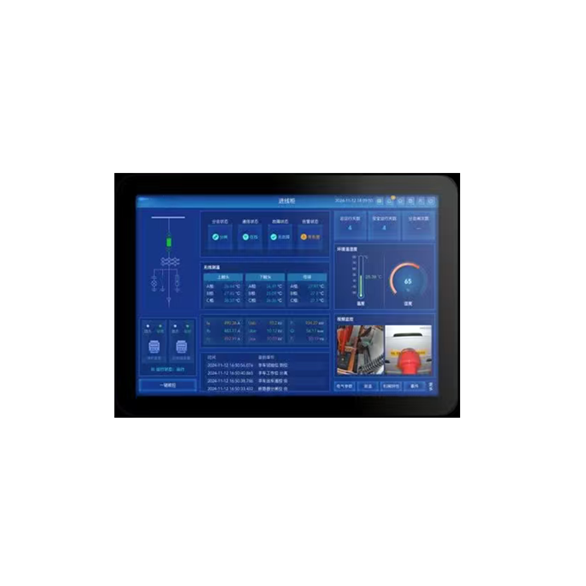

KSPD500H智慧集控屏
2025/11/14
一、产品概述
KSPD500H
⚫多种协议、多种接口
⚫采集并分析各类传感器和智能设备数据
⚫实现多种特性在线监测、智能控制和故障告警
一键顺控
⚫ 支持运行、热备用、冷备用、检修四种状态的一键顺控切换
⚫ 断路器/手车/地刀运动轨迹视频监视
⚫ 软件防误,提高安全性
智慧集控屏KSPD500H可实时采集、处理及传输高压柜各类传感器信号,监测各元 件状态、机械特性曲线、分/合闸电流曲线、关键位置温度。智能故障监测实现故障快速定位, 从而实现故障区域的快速隔离及非故障区域恢复供电,提高供电可靠性。良好的人机交互界面,一键顺控功能直接控制断路器、底盘车及接地刀,软件防 误提高操作的安全性。
智慧集控屏KSPD500H可实时采集、处理及传输高压柜各类传感器信号,监测各元 件状态、机械特性曲线、分/合闸电流曲线、关键位置温度。智能故障监测实现故障快速定位, 从而实现故障区域的快速隔离及非故障区域恢复供电,提高供电可靠性。
二、硬件规格
1.产品硬件指标
|
类型 |
指标 |
描述 |
|
屏幕参数 |
尺寸 |
10.1寸 |
|
分辨率 |
1280x800 |
|
|
可视角度 |
全视角 |
|
|
亮度 |
300cd/m² |
|
|
触摸屏 |
类型 |
电容触摸屏 |
|
配置参数 |
CPU |
RK3568 四核64位Cortex-A55处理器,最高运行主频2.0GHz |
|
内存 |
2G DDR4 |
|
|
存储 |
16G eMMC |
|
|
操作系统 |
Android11.0 |
|
|
4G(选配) |
可选配4G功能 |
|
|
接口 |
网口 |
1*网口,10/100M自适应以太网 |
|
串口 |
2*RS485串口,2*RS232串口 |
|
|
USB |
2*USB 2.0,2*USB 3.0 |
|
|
HDMI |
1*HDMI,OUT 2.0,支持4K 60fps输出 |
|
|
GPIO |
4*GPIO 口,2路输入和2路输出 |
|
|
SIM卡 |
1*SIM 卡座,适用于4G Nano SIM卡 |
|
|
耳机座 |
1*耳机座,耳机和麦克风二合一 |
|
|
喇叭 |
外置5W双声道喇叭 |
|
|
环境参数 |
工作温度 |
-10～60℃ |
|
存储温度 |
-20～70℃ |
|
|
工作湿度 |
10%～80%无冷凝 |
|
|
电源 |
电源适配器 |
DC 12V外置电源适配器 |
|
宽压模块 |
16-42V宽压模块,电源输入口为绿色端子接口 |
|
|
尺寸 |
外形尺寸 |
258.56*176.2*37.9mm |
|
开孔尺寸 |
254.56*172.2mm 4-R9.8 |
